Демонстрационный экзамен по компетенции
8 - Технологические системы энергетических объектов
В рамках модуля участнику необходимо выполнить следующие действия:

1) Руководствуясь пояснительной запиской, обнаружить заложенные ошибки в проекте технологической схемы, разработанной в САПР AutoCAD.
2) Составить перечень обнаруженных ошибок и способов их исправления по прилагаемому шаблону в формате Word. При описании ошибки необходимо сформулировать суть ошибки, месторасположение (система, канал и прочее), код условного обозначения (при наличии).
3) Внести исправления в технологическую схему проекта в среде САПР AutoCAD, выделить место исправления окружностью, внутри выполнить надпись «Ошибка №__»*.
4) Сохранить заполненную таблицу (приложение 1) в формате PDF.

* Внутри окружности может находиться не весь участок исправленной системы, но как минимум часть трубопровода(-ов) и оборудования (при наличии) для однозначной идентификации места ошибки. Окружности от нескольких исправлений не могут пересекаться или входить друг в друга. Окружность и надпись должны быть выполнены в отдельном слое красным цветом.

Применить на схеме кодировку оборудования, арматуры и КИПиА с учетом принципов, заложенных в самой схеме.

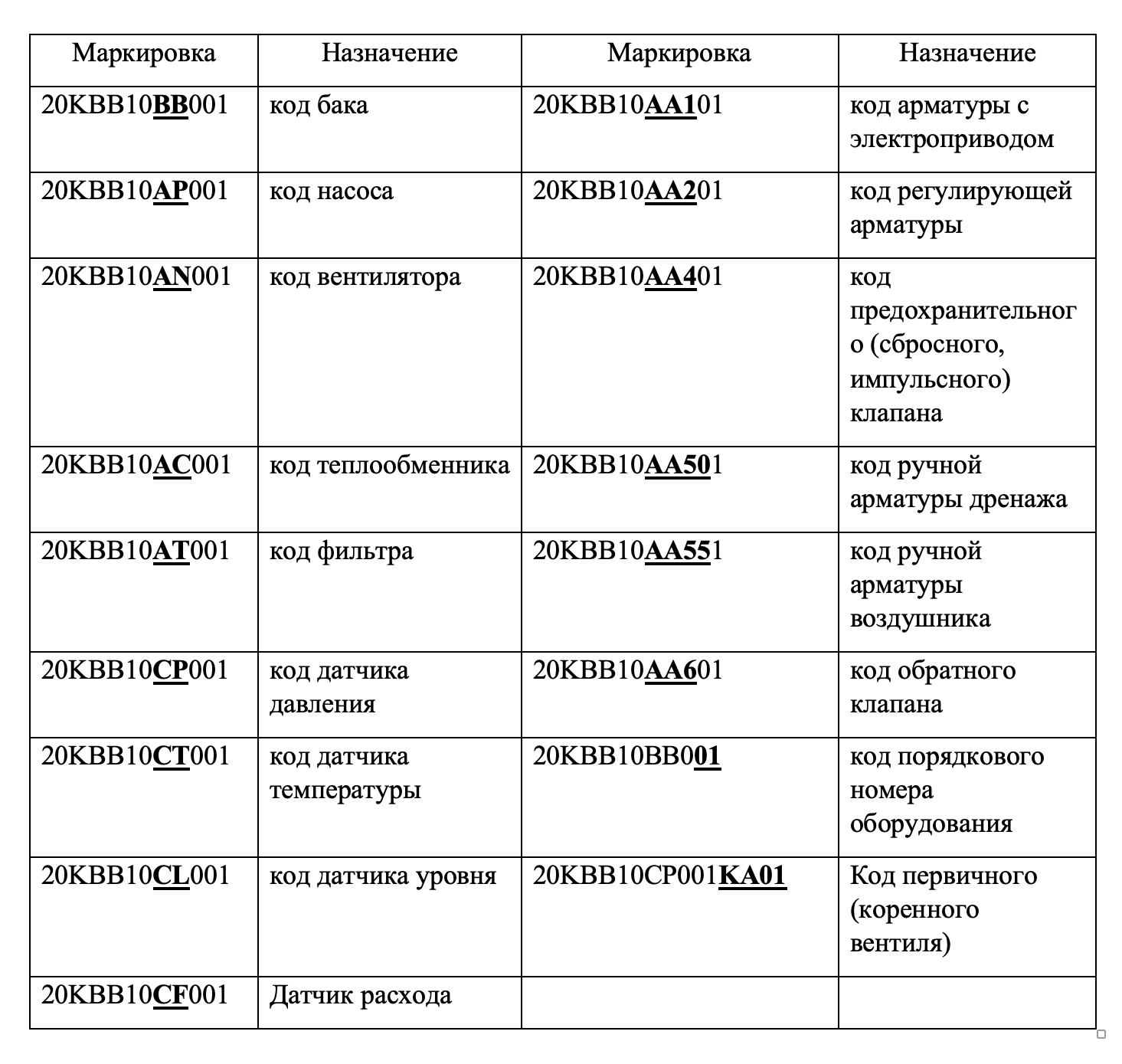

ОСНОВНЫЕ ПРИНЦИПЫ КОДИРОВКИ
ПЕРЕЧЕНЬ ВОЗМОЖНЫХ ОШИБОК В СХЕМЕ*:

1) Отсутствует/добавлена лишняя арматура, насос, датчик, любая другая единицы оборудования. Заменена участком трубопровода.
2) Изменена точка подключения трубопровода к участку системы, оборудованию.
3) Оборудование заменено на другое.
4) Оборудование перевернуто в трубопроводе задом наперед.
5) Отсутствует/добавлен лишний участок системы с входящим в него оборудованием. Например, параллельный участок с насосом, арматурой(ами), датчиком(ами) и т.д.
6) Отсутствует/добавлен лишний участок трубопровода без оборудования.
7) Нарушена последовательность размещения одной единицы оборудования относительно других. Например, обратный клапан установлен на всасе насоса.
8) Изменен порядок подключения участка трубопровода системы. Последовательный на параллельный или наоборот.
9) Указано неверное направление движения среды.
10) Указан неверный код KKS.

** Для уменьшения визуального отличия внесенной ошибки, при наличии соседних внешне похожих однотипных каналов/петель/ветвей системы, ошибка может быть внесена на оба/три/четыре канала/петли/ветви системы. При обнаружении и исправлении подобную ошибку считать как единичную.

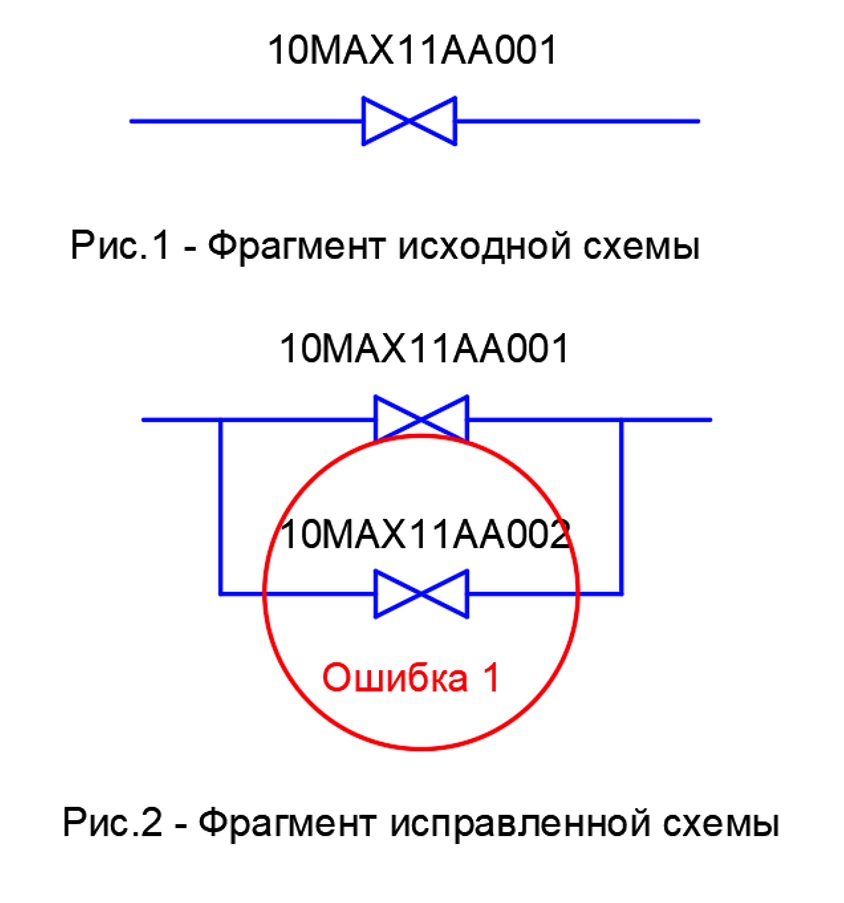

Пример исправления ошибки на схеме
